Na mijn eerste CNC machine van hout en laderail, waar veel te veel speling op kwam door de krachten en constructie

werd het tijd voor een nieuwe machine en een betere besturing .

Het brein van de machine, de nieuwe USB-stuurkaart Leaveboy77 en stappenmotor drivers van Leadshine M542 met 4stappen motoren van 3NM draaien op een voeding van 48 Volt

verder in plaats van laderail, een ondersteunende geleiding met gelagerde wagentjes die worden verplaatst door 16:4 Trapeziumdraad en dat opgebouwd met aluminium profielen en platen,

het werkblad is van 2 lagen multiplex totale dikte 36 mm. met een werk bereik van 90 X 55 cm.

Om het geheel aan te sturen gebruik ik diverse teken programma's en Mach 3 software om van tekening tot werkstuk te komen.

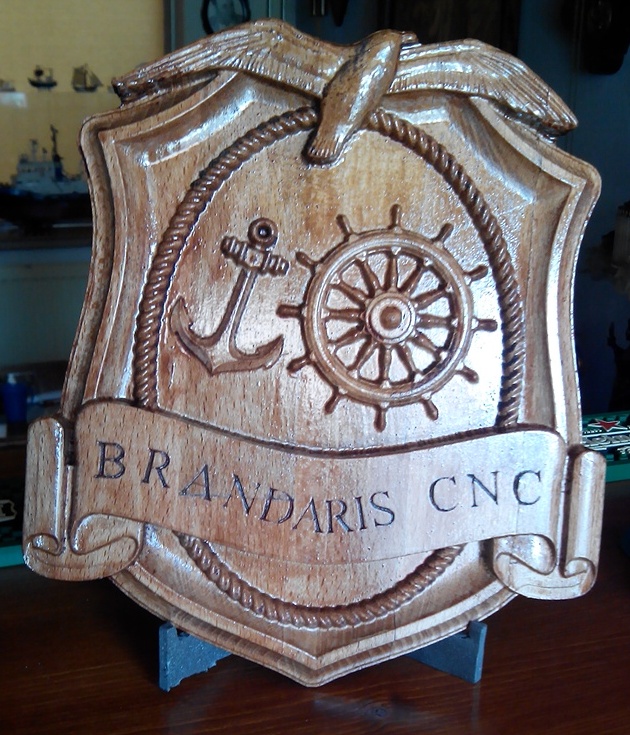

   Werkstuk van de week, gemaakt met nieuwe Software Aspire 8 van Vectric

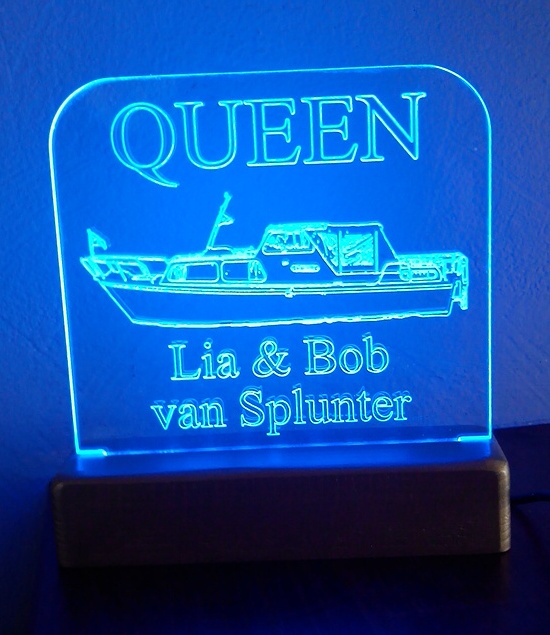

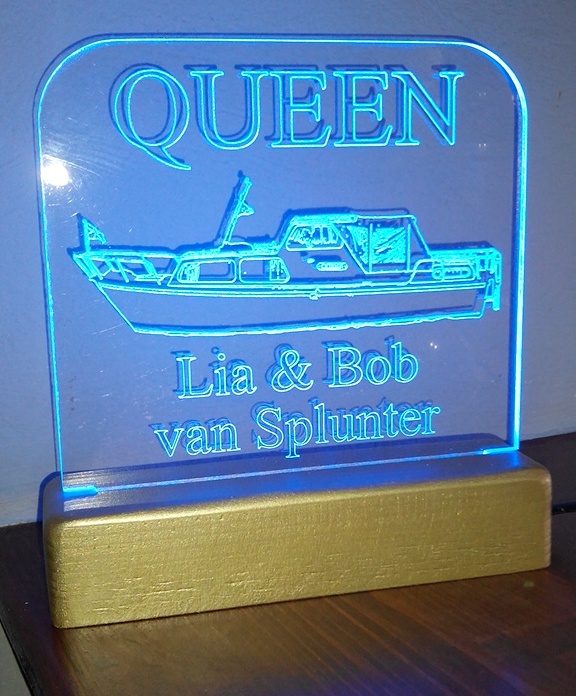

   werkstukje voor Lia en Bob 07-07-2015





Wordt vervolgd:

      wordt aan gewerkt dus!
